Raccordi flangiati idraulici ad alta pressione in acciaio al carbonio e inossidabile

Raccordi flangiati idraulici ad alta pressione in acciaio al carbonio e inossidabile

I nostri raccordi flangiati idraulici in acciaio al carbonio e acciaio inossidabile sono connettori ad alta pressione di precisione, progettati per sistemi idraulici esigenti. Conformi agli standard SAE J518 e ISO 6162, queste flange offrono connessioni a tenuta stagna e resistenti alle vibrazioni per blocchi valvole, pompe e tubazioni. Disponibili in acciaio al carbonio (42CrMo) per un'estrema resistenza o in acciaio inossidabile (SS316) per la resistenza alla corrosione, supportano pressioni fino a 700 bar (10,000 PSI) risparmiando il 30-50% di spazio rispetto alle flange tradizionali. L'articolo include raccordi dritti, a 45 gradi e a 90 gradi. I codici sono 61 e 62. La forma include piegatura e forgiatura.

INCHIESTA

Descrizione

Caratteristiche e vantaggi

1. Resistenza alla pressione ultra elevata

Pressione di esercizio 350–700 bar (5,000–10,000 PSI), con margine di sicurezza contro la pressione di scoppio pari a 4 volte.

Opzioni materiali:

Acciaio al carbonio (42CrMo): ideale per applicazioni industriali pesanti.

Acciaio inossidabile (SS316): perfetto per ambienti marini, chimici o alimentari.

2. Design integrato salvaspazio

50% più compatto delle flange standard, si adatta perfettamente ai blocchi valvola o agli spazi ristretti.

Riduce l'ingombro del sistema nei macchinari edili, nelle turbine eoliche e nell'idraulica mobile.

3. Tecnologia di sigillatura a zero perdite

Sistema di doppia tenuta: combina O-ring in FKM/NBR con guarnizioni coniche metallo su metallo per prestazioni a prova di guasto.

Conforme agli standard SAE J518 Codice 61/62 e ISO 6162 per una compatibilità garantita.

4. Connessione rapida e manutenzione modulare

Le valvole autosigillanti consentono di effettuare test/campionamenti senza spegnere il sistema.

I nuclei delle flange sostituibili eliminano lo smontaggio completo, riducendo i tempi di fermo del 70%.

5. Anti-vibrazione e longevità

Le filettature di bloccaggio e le superfici fosfatate/nichelate impediscono l'allentamento dovuto alle vibrazioni.

Resiste a oltre 100,000 cicli di pressione (certificato ISO 10771).

1JFL9

1804-FG

Perché scegliere le nostre flange idrauliche?

✔ Affidabilità comprovata: rigorosamente testati per la conformità ISO e SAE.

✔ Standardizzazione globale: intercambiabile con i principali sistemi OEM.

✔ Conveniente: il design modulare riduce i costi del ciclo di vita.

✔ Personalizzabile: porte per sensori opzionali, tag RFID o rivestimenti speciali.

Conclusione

Per sistemi idraulici ad alta pressione che richiedono dimensioni compatte, zero perdite e facile manutenzione, le nostre flange idrauliche in acciaio al carbonio e acciaio inossidabile offrono prestazioni ineguagliabili. Che si tratti di edilizia, energia o automazione industriale, questi adattatori garantiscono connessioni idrauliche sicure, durevoli ed efficienti.

Richiedi subito un preventivo per soluzioni idrauliche conformi agli standard SAE/ISO!

Dati tecnici

Nota: tutti i raccordi della serie di flange JICM x SAE sono realizzati in un unico pezzo

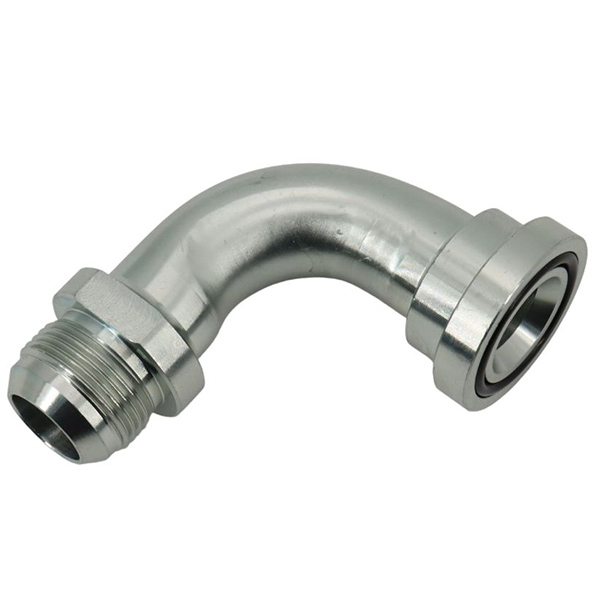

Adattatore a curvatura a 61 gradi JIC maschio x flangia SAE CD 90 (figura 1JFL9)

Filo		Flangia		Part No	L	M	D	W	H
Dash	JIC	Dash	CD 61		mm	mm	mm	mm	mm
all'12 ottobre	3 / 4-16	all'08 ottobre	1/2	1JFL9-1208	46	57	30.2	6.7	22
all'12 ottobre	3 / 4-16	all'12 ottobre	3/4	1JFL9-1212	46	60	38.1	6.7	22
all'14 ottobre	7 / 8-14	all'08 ottobre	1/2	1JFL9-1408	51	65	30.2	6.7	24
all'17 ottobre	1.1 / 16-12	all'12 ottobre	3/4	1JFL9-1712	54	73	38.1	6.7	30
all'17 ottobre	1.1 / 16-12	all'16 ottobre	1	1JFL9-1716	54	73	44.5	8.0	30
all'17 ottobre	1.1 / 16-12	all'16 ottobre	1	1JFL9-1720	54	73	50.8	8.0	30
all'21 ottobre	1.5 / 16-12	all'12 ottobre	3/4	1JFL9-2112	66	86	38.1	6.7	35
all'21 ottobre	1.5 / 16-12	all'16 ottobre	1	1JFL9-2116	66	86	44.5	8.0	35
all'21 ottobre	1.5 / 16-12	all'20 ottobre	1.1/4	1JFL9-2120	66	86	50.8	8.0	35
all'21 ottobre	1.5 / 16-12	all'24 ottobre	1.1/2	1JFL9-2124	68	86	60.3	8.0	35
all'26 ottobre	1.5 / 8-12	all'20 ottobre	1.1/4	1JFL9-2620	77	101	50.8	8.0	42
all'26 ottobre	1.5 / 8-12	all'24 ottobre	1.1/2	1JFL9-2624	82	103	60.3	8.0	42
all'26 ottobre	1.5 / 8-12	all'32 ottobre	2	1JFL9-2632	89	101	71.4	9.5	42
all'30 ottobre	1.7 / 8-12	all'24 ottobre	1.1/2	1JFL9-3024	93	116	60.3	8.0	50
all'30 ottobre	1.7 / 8-12	all'32 ottobre	2	1JFL9-3032	93	116	71.4	9.5	50
all'40 ottobre	2.1 / 2-12	all'32 ottobre	2	1JFL9-4032	114	168	71.4	9.5	66

indefinito

Nota: tutti i raccordi della serie di flange JICM x SAE sono realizzati in un unico pezzo

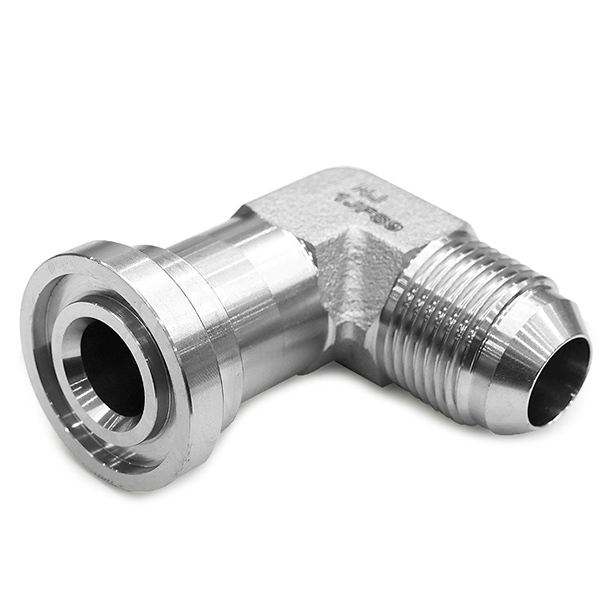

JIC maschio x SAE CD 62 flangia gomito 90 (figura 1804-FG)

Filo		Flangia		Part No	L1	L2	D	W	S1
Dash	JIC	Dash	CD 62		mm	mm	mm	mm	mm
all'17 ottobre	1.1 / 16-12	all'12 ottobre	3/4	Codice articolo: 1JFLH9C-1712	48	48	41.3	8.8	32
all'17 ottobre	1.1 / 16-12	all'16 ottobre	1	Codice articolo: 1JFLH9C-1716	60	50	47.6	9.5	41
all'21 ottobre	1.5 / 16-12	all'16 ottobre	1	Codice articolo: 1JFLH9C-2116	60	50	47.6	9.5	41

Applicazioni

Attrezzature edili: escavatori, caricatori e gru che richiedono collegamenti compatti ad alta pressione.

Energia eolica: sistemi di passo idraulici nelle turbine.

Macchinari industriali: stampaggio a iniezione, presse e sistemi di automazione.

Marina e offshore: flange SS316 resistenti alla corrosione per l'idraulica delle navi.

Settore minerario e agricolo: flange in acciaio al carbonio resistenti per ambienti difficili.
